我花了好几个月做一件事：让手机上的长截图拼接”刚好对齐”。
听起来很简单对吧？两张相邻截图，找到重叠部分，裁一刀粘起来。但如果你真的动手写，很快就会发现——“刚好对齐”这四个字，是一个深不见底的工程深坑。
这篇文章把 ScrollShot 长截图的拼接引擎拆开给你看。不卖产品，不画饼，只聊算法和那些让我反复改方案的工程细节。如果你对 ScrollShot 的整体定位和适用场景感兴趣，可以先看看这篇产品概览：为什么选择 ScrollShot 作为 iOS 长截图方案。
为什么不用 OpenCV 的全景拼接？
直觉上，图像拼接是个老问题了。OpenCV 的 Stitcher 类几行代码就能拼全景照片。
但长截图和全景照片是两个完全不同的场景。全景是水平旋转拍摄，有透视变换，重叠区域通常不大；长截图是垂直单向滚动，连续两帧有 5%–80% 的内容完全一样，而且——这很关键——拼错 2 个像素你就能看出来，因为你拼的有可能是文字。
试过 OpenCV 的人大概都有这个经历：feature matching 在聊天页面上直接懵了，有的用户在聊天软件里设置了背景图，导致图片大部分都一样，而不是上一帧图片尾部和下一帧图片头部重叠，用SIFT 特征点密密麻麻全是”相似但不同”的匹配对。
所以我选了另一条路：从0开始写第一行模板匹配引擎代码，专门为”垂直滚动截图”这个场景做优化。
整体流水线长这样：
引擎也支持 Apple Vision Framework 做匹配（快但粗糙），不过下文重点聊自研的模板匹配——这才是真正扛活的部分。想了解这套算法最终如何转化为录屏一次即得长图的完整体验，可以参看产品功能介绍。
第一关：如何从 1800 帧里挑出 有效的 30 帧
一段 30 秒的 60fps 录屏 = 1800 帧。全拿去拼？内存先炸了，时间也炸了。
最直觉的方案是等时抽帧：每秒取 3 帧。但这方案有个致命缺陷——用户滚动速度不均匀。快速滑动时两帧之间差了半个屏幕，拼接必然漏内容；慢慢看的时候相邻两帧几乎一模一样，全是废帧。
ScrollShot 用的是等距抽帧：不看时间，看”画面滚了多远”。只有累计位移超过阈值，才值得取一帧。
位移阈值取多少合适？
这个数字折腾了我好久。设太小，慢慢滑动时疯狂抽帧，一堆重复的；设太大，快速滑动时漏内容。
最终的公式：
displacementThreshold = dsHeight × 0.60 × presetScale其中 dsHeight 是降采样后的视频帧高度（1080p 降 3 倍 ≈ 360p，即 dsHeight ≈ 640），0.60 是基础比率，presetScale 是用户可选的档位（激进/均衡/保守）。
也就是说在均衡模式下，画面每滚动约 384 像素（640 × 0.60）抽一帧。差不多是小半个屏幕的高度。
另外有一个容易忽略的噪声过滤器：单次位移必须 ≥ 3 像素才计入累计位移。不加这个的话，模板匹配的亚像素噪声会慢慢积累，让你在静止画面上也”假抽帧”。我调了一下午才发现这个问题。
两遍扫描的具体实现
第一遍（Pass 1）—— 低分辨率运动分析。把视频帧降采样 3 倍（1080p → 360p，速度提升一个量级），用轻量模板匹配逐帧追踪垂直位移。这里藏了几个工程细节：
- 自适应步长：位移大的时候大步跳帧（
nativeFPS / 6，约每 10 帧看一次），位移小的时候切回逐帧扫描（nativeFPS / 30）。当剩余距离不到阈值的 25% 时，强制切回最小步长——不然真的会刚好跨过去、漏掉一帧 - 场景突变：相邻帧的 SAD per pixel 超过 40.0？大概率用户切换了 App，立即切一帧
- 回弹截断：用 Vision 的光流检测运动方向，如果累计位移低于 -50px（用户在往回滚），说明已经到顶了，后面的帧全部丢弃。但这个阈值不能设太小——我最初设的是 -10，结果手指轻微抖动就触发截断，录屏直接少了一半
第二遍（Pass 1.5）—— 清晰度精修。对每个候选帧，在前后 ±2 帧的小窗口里找最清晰的那帧。
清晰度怎么量化？我用的是 Laplacian 能量——对灰度图做 3×3 Laplacian 卷积，然后算响应的平方均值：
kernel = [-1, -1, -1,
-1, 8, -1,
-1, -1, -1]
sharpness = mean((convolve(gray, kernel) - 128)²)减去 128 是因为卷积输出带 128 的 bias（vImage 的要求），平方后取均值就是高频能量。值越大，画面越锐利。
为什么用 Laplacian 而不是 Laplacian 方差？因为我发现对于截图场景，两者选出来的帧几乎一样，但前者计算更简单——vImage 的 vDSP_vsq + vDSP_meanv 两行搞定。
这一遍的分辨率上限是 720×1280，够用了。原因很现实：用户滚动时手指抬起的瞬间帧最清晰，滑动中的帧往往带运动模糊。Laplacian 能量对运动模糊非常敏感，差异通常有 2–3 倍。
核心算法：模板匹配引擎
这是整个引擎代码量最大的部分（单个文件 3000+ 行），也是我被 bug 折磨最久的部分。
反向匹配：为什么从新帧找旧帧？
第一版我写的是”正向匹配”——从旧帧底部取模板，在新帧里搜索。结果在微信聊天页面上翻车了：旧帧底部是一条”好的”，新帧里出现了三条”好的”，匹配到了最上面那条，offset 差了 200 像素。

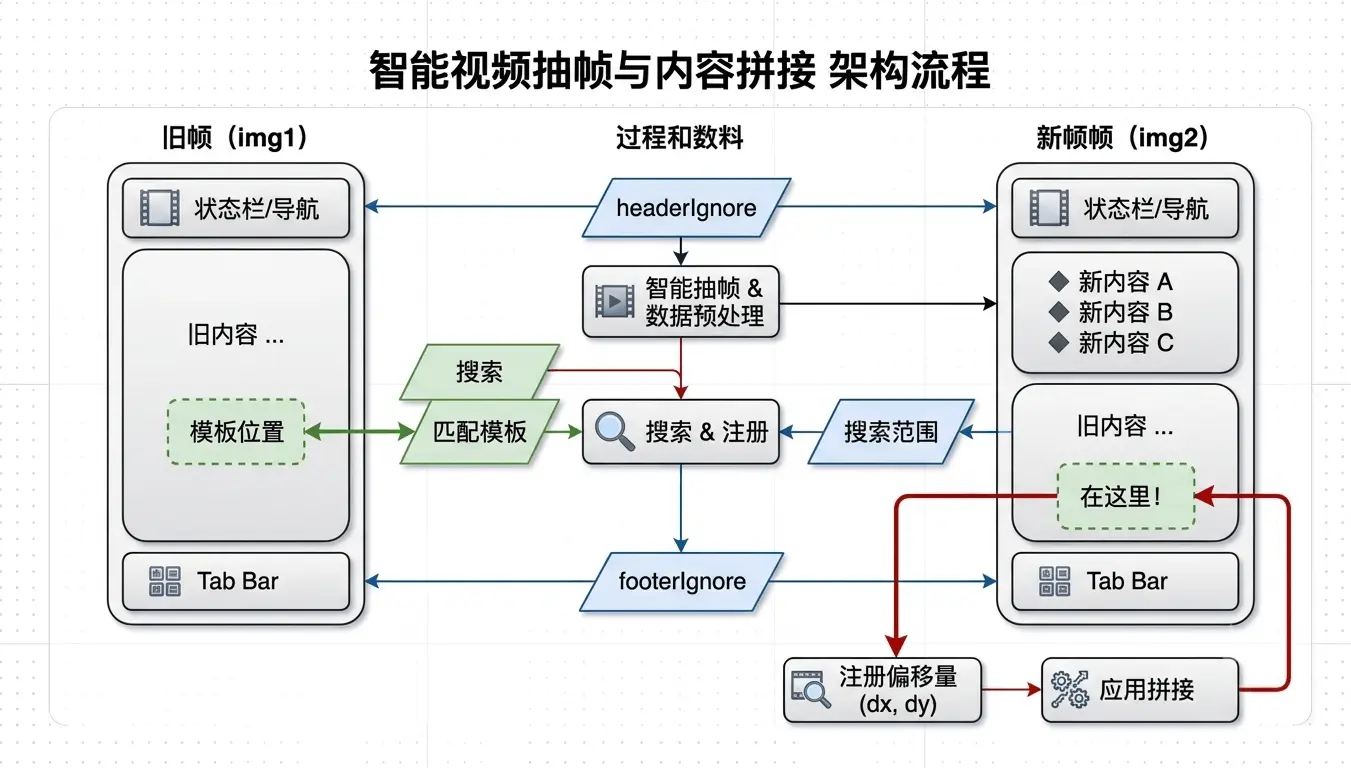

后来换了思路：反向匹配（Reverse Matching）。从新帧（img2）的顶部取模板，去旧帧（img1）的底部搜索。
为什么反向更好？因为新帧顶部是”刚滚出来的新内容”，这些内容在旧帧里一定存在，而且只存在一份（在旧帧的中下部）。反过来，旧帧底部的”即将消失的旧内容”在新帧里可能只露出一点点，或者已经被新内容挤出了画面。
搜索时会自动跳过状态栏区域（顶部约 250px）和底部 Tab Bar 区域（约 350px）。但这里又有个坑——有些 App 的底部导航栏高度不一样，有些页面有键盘，有些有浮动按钮。
所以我加了一个动态 Footer 检测。具体做法：从两帧底部逐行往上扫，取每行中央 80% 的像素（裁掉左右各 10%，避开边缘的浮动按钮），每隔 16 像素采样一次，算两帧同一行的 MAD（平均绝对差）。如果 MAD ≤ 3.2，说明这一行在两帧中几乎一样——大概率是静止的 UI 元素。连续出现超过 4 行非静止的就停（maxGapTolerance = 4），累计静止行少于 24 行则认为没有固定底栏，直接返回 0。
3.2 这个阈值是经验值。纯白背景的静止区域 MAD 通常在 0–1.5，JPEG 压缩噪声带来的波动在 2–4 之间，而真正有内容变化的行至少在 8 以上。3.2 刚好卡在”容忍压缩噪声但拒绝内容变化”的缝隙里。
6 个模板投票，对抗”长得像”
单个模板块很容易误匹配。想象一个电商商品列表页——每个商品卡片的布局几乎一模一样，单个模板可能匹配到上一个或下一个商品。
引擎的做法是同时提取 6 个模板块（每个 100px 高，从新帧顶部间隔排列），各自独立在旧帧中搜索最佳匹配位置，得到 6 个 offset 值。然后把这 6 个 offset 做聚类（容差 5px），取最大簇的中位数。
如果 6 个模板有 5 个指向 offset ≈ 320，1 个指向 800，那 800 那个大概率是误匹配，丢掉就行。
还有一个早停优化：如果前 3 个模板的 offset 已经一致（容差 4px），而且不是接近 0（排除”用户根本没动”的情况），后面 3 个就不用算了。
这里有个我反复纠结的细节：容差设多少？最初我设的 2px，结果因为 NCC 本身的量化误差（后面会聊），同一对帧不同模板的 offset 经常差个 2–3px，导致早停几乎不触发。放宽到 4px 之后，实际测试中大约 60% 的帧对能触发早停，而且没有观察到因此导致的精度下降。
金字塔 NCC：从粗到细搜索
每个模板的匹配使用 NCC（归一化互相关） 衡量相似度。NCC 的公式：
NCC 的好处是对整体亮度变化不敏感（白天录屏和夜间模式的同一页面也能匹配），值域 [-1, 1]，1 = 完全一致。直觉上理解：NCC 比较的不是像素的绝对值，而是”这片区域的明暗起伏模式是否相同”。
但逐像素在整张旧帧上滑动搜索太慢了。引擎用了金字塔三级搜索：
| 层级 | 步长 | 搜索窗口 | 候选点数 | 作用 |
|---|---|---|---|---|
| Level 1 (Pre) | 12px | 全范围 | ~125 | 粗略定位 |
| Level 2 (Coarse) | 4px | ±32px | ~16 | 精确到行 |
| Level 3 (Fine) | 1px | ±4px | 9 | 逐像素精调 |
有一个数据值得分享：Level 1 的步长 12 意味着只搜索 1/12 的候选位置，相比逐像素搜索，单个模板的匹配速度提升了大约 12 倍。三级加起来的总计算量大概是全范围逐像素搜索的 1/8。
当候选点超过 64 个时（通常发生在 Level 1 的全范围搜索），自动启用 GCD 并行计算（DispatchQueue.concurrentPerform），把搜索任务分散到多个 CPU 核心上。这里我踩了一个坑：最初用 NSLock 保护共享的 bestScore 变量，结果发现锁竞争在 6 核上反而拖慢了速度。后来改成每个线程记录本地最优，最后合并，锁竞争从 O(n) 降到 O(1)。
搜索窗口：让历史帮你少走弯路
如果每次都搜旧帧的全部可用区域，又慢又容易误匹配（页面顶部和底部可能有相似布局）。
引擎利用了两种”先验”来缩小搜索窗口：
- 时序先验：上一对帧的 offset 是 300px，那这一对大概率也差不多——用户的滚动速度不会突变。搜索窗口缩小到 300 ± 120px
- Vision 先验：第一对帧没有历史数据时，用 Apple Vision 的图像配准 API 给一个粗略估计，窗口缩小到估计值 ± 180px
如果窄窗口内找不到至少 3 个一致的匹配（说明先验估计偏了），自动退化到全范围搜索。
这个”至少 3 个一致”的判定条件也是踩坑踩出来的。最初我用的是”至少 1 个”，结果在 Vision 先验偏差较大时（偶尔能给错 500px），窄窗口里的误匹配刚好被当成了合法结果。改成 3 个之后，误匹配必须同时骗过 3 个独立模板才能通过，概率上基本不可能了。
当正常匹配不管用时，用三层降级方案
真实场景比实验室残酷得多。浮动按钮、半透明弹窗、正在播放的视频、闪烁的光标——这些都会把 NCC 分数拉低。
引擎设计了三层降级策略，我用实际数据说明每层的触发频率：
第一层：强匹配（~80% 帧对）。 多数模板的 NCC ≥ 0.6 且指向同一 offset。最常见的情况。
第二层：软匹配（~12% 帧对）。 最佳模板的 NCC 只有 0.45~0.6——可能是浮动 UI 遮挡了部分区域。此时用全重叠区的 SAD（所有像素的亮度差之和）做二次验证。SAD per pixel ≤ 26.0 就接受，否则拒绝。
第三层：1D Profile NCC（~5% 帧对）。 把二维图像”压扁”成一行均值曲线——每行所有像素取平均，得到一个一维数组。对两条一维曲线做互相关，速度快约 100 倍，但假阳性风险高。
全失败（~3% 帧对）？ 这一帧大概率是场景切换或完全无重叠，直接追加到末尾不做拼接。
第三层的 SAD 验证比较讲究。基础阈值是 25.0 per pixel，但当重叠比例超过 80% 时，阈值会自适应收紧：
if overlapRatio > 0.8:
scale = max(minScale, 1.0 - (overlapRatio - 0.8) × 4.0)
threshold = 25.0 × scale为什么要收紧？因为重叠区域越大，SAD 的统计样本越多，随机噪声被平均掉了，误匹配的 SAD 也容易偏低。不收紧的话，大重叠场景下假阳性会增多。
不管走哪条路径，最终都有一次偏移精调：在候选 offset 的 ±6px 范围内逐像素计算 SAD，取最小值。
为什么 NCC 给出的 offset 还需要精调？这是我调了三天才想明白的事。NCC 在最优值附近非常”平坦”——offset 差 2px，NCC 可能只变化 0.003。但 SAD 对 ±1px 的位移极其敏感，差 1px 能让 SAD 变化 3–5 个单位。两者配合，NCC 负责粗定位，SAD 负责像素级校准。拼的是文字，差 2px 就是”一行字被切成两半”和”完美对齐”的区别。
缝合线：别把字切成两半
找到了 offset，两帧有一段重叠区域。在哪里”切一刀”？
最直觉的做法是从中间切。但如果中间恰好有一行大字，切出来上半截和下半截对不齐，人眼一看就知道有问题。
引擎的做法是：计算重叠区内每一行的像素差异，然后用一个滑动窗口找差异总和最小的位置。窗口高度自适应——取 min(overlapH, max(100, adaptiveCutHeight))，其中 adaptiveCutHeight 根据 overlap 和 offset 的比值动态调整。这个位置就是两帧内容最接近的地方，拼接缝落在这里，视觉上最自然。
性能数据
跑了一段典型的 30 秒微信聊天记录录屏（iPhone 15 Pro, 1080×2400, 60fps），引擎的关键指标：
| 指标 | 数值 |
|---|---|
| 总帧数 | 1800 |
| Pass 1 分析耗时 | 3.2s |
| 抽出关键帧 | 26 帧 |
| Pass 1.5 清晰度精修 | 0.8s |
| 模板匹配总耗时 | 4.1s（25 对帧） |
| 平均每对帧匹配 | 164ms |
| 早停触发率 | 58%（15/25 对） |
| 强匹配命中率 | 84%（21/25 对） |
| 软匹配触发 | 3 对 |
| 1D Profile 回退 | 1 对 |
| 全失败（追加） | 0 对 |
| 最终长图尺寸 | 1170 × 18600 |
| 端到端总耗时 | ~8.5s |
金字塔搜索的加速比很明显：Level 1 步长 12 跳过 92% 的候选位置，Level 2 在 ±32px 的窄窗口里只需算 ~16 个点，Level 3 只精调 ±4px。三级加起来的有效计算量大约是暴力全范围搜索的 1/8。
工程上那些不能忽略的事
20000 像素的长图不能全加载
30 帧拼出的长图可能有 1170 × 24000 像素。全分辨率 RGBA 在内存中占 112MB（1170 × 24000 × 4 bytes），iPhone 受不了。
StreamingStitchingPlanner 的设计是流式的：匹配时内存中只有”当前帧 + 上一帧”，拼接结果记录为一组 Piece（源图索引 + 裁剪区间 + 目标位置），最终渲染时再分块解码、分块绘制。
滚动条消除算法
拼接完的长图右侧几乎一定会残留一条滚动条。引擎用梯度投影法自动干掉它：
取右边缘 3% 宽度的条带，算水平梯度累加 → 滚动条的左右两条边形成两个梯度峰值（间距 3–20px）→ 逐行确认滚动条实际出现的位置 → 用左侧相邻像素覆盖掉它。底部水平滚动条同理。
算法拼接失败的兜底交互
再好的算法也有翻车的时候。ScrollShot 在每个缝合线上提供了交互式微调——用户可以上下拖动调整拼接位置，实时预览。底层的 FineTuneGeometryEngine 保证几何约束始终合法（你不可能把一块拖到另一块的上面去）。预览用低分辨率快速渲染，导出时自动切回原始分辨率。这种可控性也是手动拼接模式（Manual Stitch）的核心交互之一。
最后说两句
做这个引擎最大的感受是：拼接算法本身不难，难的是让它在各种”不讲道理”的真实页面上也能工作。
微信聊天背景长得都一样、淘宝商品列表无限重复、系统设置页有大片纯白背景、B站视频封面在动……每一个都是课本上不会教、论文里不会写的边界情况。
有一个我印象特别深的 bug：在 iOS 系统设置页面录屏，NCC 给的 offset 每次都偏大约 40px。查了半天发现设置页面顶部有一大块纯白背景，模板取到纯白区域后 NCC 在任何白色位置都给出接近 1.0 的分数，根本分不出谁是谁。解决办法是检测到模板的方差过低时自动跳过这个模板——纯白模板没有信息量，不如不用。
还有一次更离谱。在 B 站首页录屏，有个视频封面是一只在动的猫。封面区域在两帧之间内容完全不同，直接把 NCC 拉低到 0.3。这种 case 靠算法本身是救不了的，最终是 6 模板投票机制把它救了——其他 5 个模板取的是静止区域，投票结果依然正确。
解决这些问题靠的不是更优雅的数学公式，而是一个又一个”先这么兜着”的工程 trick。如果你也在做类似的事情，希望这篇文章能帮你少踩几个坑。
